一、系統概述

      周界防范系統的應用很廣泛，只要涉及到周界入侵防范的，都需要設置這個系統，有的設置電子圍欄，有的設置主動紅外報警，有的設置警戒攝像機等等。

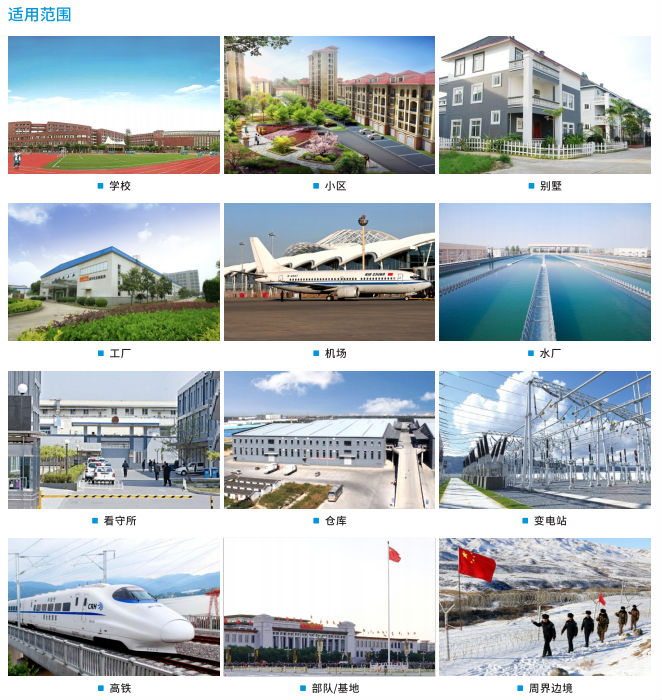

      就目前來看，周界防范主要在園區周界，如圍墻、柵欄、樹林、邊界、河邊等場景中，通過各種技術手段一旦發現布防區域中的異常情況，系統能夠以最快和最佳的方式發出警報并提供有用信息，從而能夠更加有效的協助安保人員處理危機，最大限度的降低誤報和漏報現象，切實提高布放區域的安全防范能力，是園區安防系統的第一道防線。

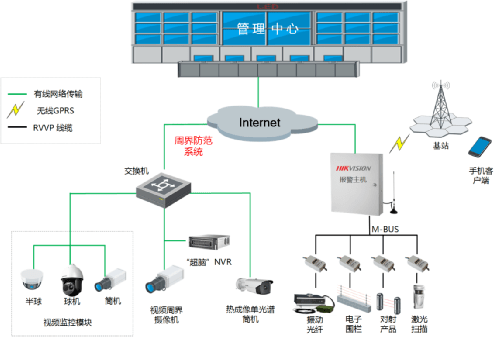

圖1.周界防范系統架構圖

二、業務流程
       周界防范的業務流程分為：當有活動目標進入布防區域時，檢測設備開始檢測活動目標，產生周界防范報警事件，并將事件上報給后中心平臺；綜合安防管理平臺報警系統接收到事件后，可進行事件查看，并通過平臺的聯動模塊配置不同的聯動方式。其中，視頻周界防范會將報警事件發到智能分析設備進行分析，判斷是否有人后再上報給平臺。

三、周界防范報警系統前端探測器的常見類型
       周界防范產品主要部署在室外周界，整個報警系統給的最外層防護圈，當有人員從外部闖入時，周界防范探測器將報警信號通過報警主機上傳到監控中心，便于中心管理人員迅速處警。目前，周界產品主要類型為紅外對射、脈沖電子圍欄、振動光纖、可見光視頻周界相機、熱成像相機、入侵安防雷達、激光掃描探測器等。

     1、紅外對射
      紅外對射是目前技術最成熟、使用也最廣泛的周界探測技術之一。一對對射由一個紅外發射機和一個紅外接收機組成，當發射機和接收機之間的紅外光束被完全或部分遮斷時產生報警信號。為了減少落葉、小鳥等外界干擾造成的誤報，一般使用雙光束、三光束、四光束的對射探測器來減少誤報。

      該產品價格低、施工成本低、性價比高，適用于分界線清晰、周界平直的使用場景，但是由于紅外技術本身的瓶頸，容易被環境所干擾（霧、雪、雨天氣、強光、樹木枝葉），而造成誤報，需要視頻系統進行復核判斷。

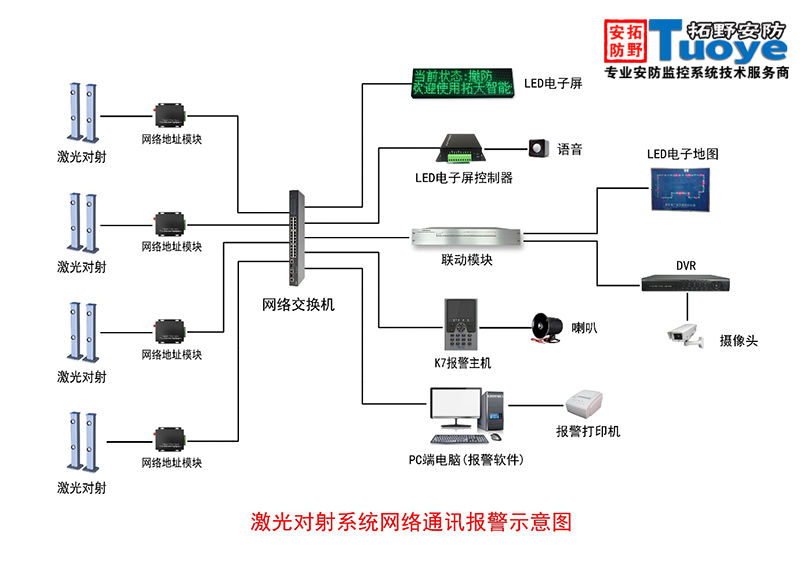

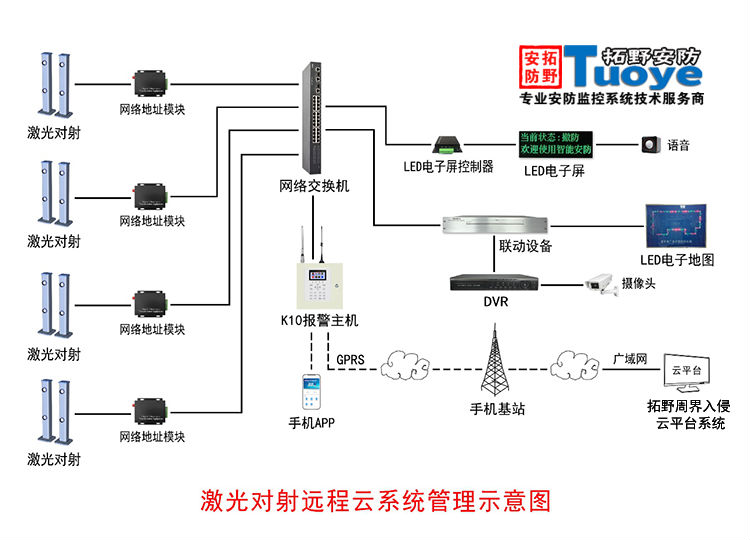

      2、激光對射
     和紅外對射一樣，一對激光對射是由一個激光發射機和一個激光接收機組成，由于激光本身的穿透性非常高，很難被霧霾、雨雪天氣干擾，所以這種周界技術的環境適應性很強，誤報率低，同樣，激光對射的使用場景和紅外對射一樣，局限于分界線清晰、周界平直的使用場景。

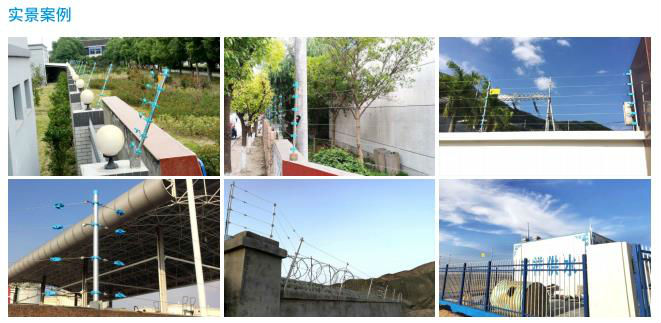

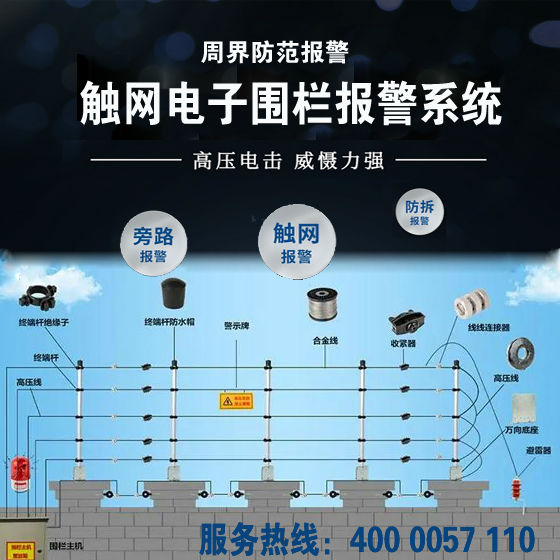

     3、脈沖電子圍欄
      脈沖電子圍欄是傳統的普通圍墻與報警系統的完美結合，在具有普通圍墻的阻擋作用的基礎上，增加報警功能，同時脈沖主機發出的脈沖高壓信號又具有威懾入侵者的作用。脈沖電子圍欄具有物理屏障、主動反擊、延遲入侵、準確報警、安全防護等特性，其缺點在于外觀不隱蔽，美觀性依賴于施工管控。

其組網架構圖如下圖所示：

圖3.脈沖電子圍欄組網示意圖

        4、振動光纖
      振動光纖是一種新型的智能型周界報警防范產品。主要原理是通過震動、壓力導致光纖形態被干擾而產生光信號的相位改變來達到報警的目的，為周界入侵提供了早期預警而設計，可以有效的探知周界圍欄防護網被剪切以及圍欄被攀爬的入侵企圖，是一種高效的探知周界入侵的方法。

       由于是通過檢測激光光束在光纖中的傳播軌跡變化來感知入侵，所以不會受到任何輻射、電磁干擾的影響，非常適用于安裝在易燃、易爆等高危險的應用場景。

       振動光纖在周界的布防有埋地式、貼墻式、掛網式等多重安裝方式，適應多種周界環境并能很好地和環境相結合，具有隱蔽效果，其組網架構圖如圖所示。

圖4.振動光纖組網示意圖

        5、警戒攝像頭視頻周界相機
       視頻周界相機是通過前端相機進行周界防范偵測，或后端智能設備對前端采集的視頻進行分析，實現周界防范的報警功能。視頻周界防范具有成本低，布設方便等優勢，但也存在誤報較多的困擾，如因受樹葉搖晃、燈光照射、動物穿越、車輛等因素影響，導致誤報過多、安保人員難以應對。

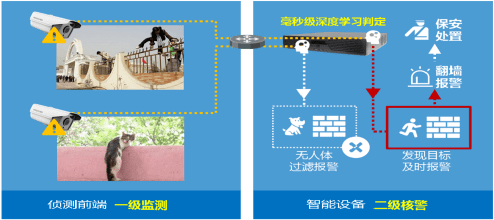

圖5.可視化視頻組網示意圖

      6、熱成像相機
     熱成像相機通過偵測目標對象的熱輻射，形成熱成像，結合智能分析實現周界防范的報警功能。熱成像相機探測距離遠，25mm的鏡頭焦距的有效探測距離為182米；同時，在強光、逆光等惡劣環境下做到不受影響，可有效對震動、車輛、樹木碰觸等干擾行為進行準確過濾的優勢；此外，對隱藏在深度不深、但可見光無法穿透的草叢、樹林等周邊區域進行探測，發現隱藏的危險物體，系統應能對隱藏物體進行有效探測，做到入侵事件的事前預防等諸多優勢。

     不過，熱成像相機成本較高，主要面向預算充足、較為注重周界報警準確性的項目。

      7、激光掃描探測器
      激光掃描探測器一種能探測移動物體的尺寸、速度及與探測器的距離，并利用獨特的算法處理信息，得出最小誤報率的高可靠性探測結果的創新性產品。具有智能探測分析功能和獨特的參數探測算法，擴大了應用范圍且提高了錄像監視的效率。

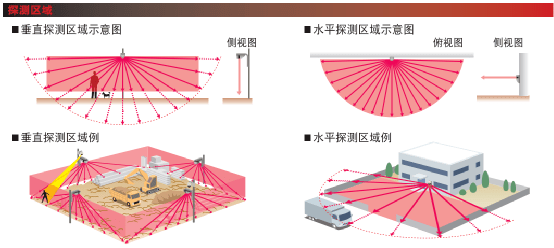

圖6.激光掃描探測示意圖

四、常見周界防范報警系統產品對比分析

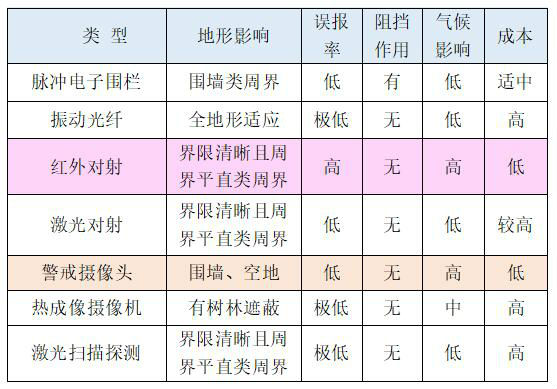

       各種周界防范產品的功能特性對比如下表所示，在實際項目中的配單選型時，應結合地形、客戶需求、防范等級、預算等因素綜合考慮。
